鋁合金孔隙率分析VW50097

VW50097

  1. 產品編號：鋁合金孔隙率分析VW50097
  2. 所屬品牌：德國徠卡
  3. 產品型號：VW50097
  4. 額定功率：按實際方案提供
  5. 所屬類別：鋁合金孔隙率分析
  6. 所屬用途：金相巖相分析
  7. 應用領域：金屬

產品特性：Bahens鋁合金孔隙率分析系統符合大眾VW50099,VW50097和VDG-Merkblatt P 201標準規定.

021-33587030021-33587020021-34631757

電話咨詢

產品特點 技術規格 行業標準
BAHENS儀器為您提供鋁合金孔隙率分析符合大眾VW50097,VW50097標準詳方案介紹：
鋁合金孔隙率分析系統符合大眾VW50099,VW50097和VDG-Merkblatt P 201標準規定.在VW 50097-D4 矢〉鈉茁室笫?，参繚鷭光c藍ń峁允境雋艘恢痔厥馇榭?。只要每醇y藍ǖ牟慰濟嫻某嘰绱笥冢?×4）mm2 的矩形尺寸，待評定參考面的任一部分區域中（部分區域的尺寸同樣為（3×4）mm2）的氣孔損失面不能大于4%。評定氣孔級別F 的表面時，應借助合適的標準尺寸（比較尺寸）（測量放大鏡、游標卡尺、鋼尺）或者標準模板進行。所用輔助器具的分辨率應與測量作業相適應。
只要當前有效的圖紙和其他同時有效的標準沒有其它不同規定，評定單個氣孔的尺寸時應總是以相應的比較直徑為基準。
Bahens全自動的孔隙ㄎ魷低持饕糜詵治雎梁轄鷙橢鬧煒紫斗治觶煌幣彩視糜諂淥牧系目紫斗治觥Ｏ低秤啥嘀腫遠刂撇糠腫槌傘０ǎ汗庋暈⒕怠? 軸電動臺（支持多種高精度電動臺）、電動轉盤控制器、自動拍照系統、全自動孔隙分析軟件等。全自動的檢驗分析過程：自動掃描整個試樣、自ㄅ惱?，孔隙走h侗稹⑼臣?、分斡z遠紫斗治?、走h勺ㄒ搗治霰ǜ妗Ⅻ/div>
氣孔率、氣孔率測定、氣孔率試驗、鑄件的氣孔率試驗符合大眾VW50097,VW50097和VDG-Merkblatt P 201標準規定.

試驗方法應按照圖紙上的要求確定，不受鑄件載荷類型的影響。
——氣孔級別S 在一個表面光潔度Rz≤25 的磨片上進行>驗；
——氣孔級別D 在一個金相拋光磨片上進行試驗；
——氣孔級別F 在一個按照圖紙加工的功能面上進行試驗；
——氣孔級別G 使用X 射線進行X 射線檢測。
圖紙上附加的要求和數>也同樣具有約束力。

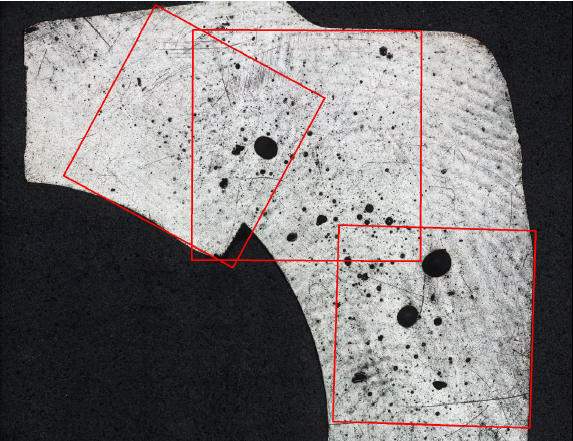

所有氣孔級別中的數據都是以一個所謂的參考面為基準的。該面的測定原則在所有的氣
孔級別中都是一樣的。
允許的參考面的幾何形狀
在選擇相應的參考面的時候，只允許下面三種幾何形狀：
——正方形；
——圓；
——三角形。
這些幾何形狀是一般表面幾何形狀的特殊形式。

系統由多種自動控制部分組成。包括：光學顯微鏡、3軸電動臺（支持多種高精度電動臺）、電動轉盤控制器、自動拍照系統、全自動孔隙分析軟件等。
全自動的檢驗分析過程：自動掃描整個試樣、自動拍照，孔隙自動識別、統計、分析，自動孔隙分析、自動生成專業分析報告；

自動掃描樣品 Auto Scan，Support Multiple Scanning Area
支持多種掃描質劍壕匭吻頡⒃殘吻虻齲宦愀髦鐘τ瞇枰狐/div>



 自動拍照、視場自動定位  Automatic Camera and Field Position
采集過程自動拍照、照片自動保存，進度狀態實時可見；照片信息存入數據庫，方便查詢；
提供視場圖片瀏覽功能，可以實現視場定位回溯、重新拍照等功能。

符合德國大眾VW 標準/PV 標準的汽車行業用金屬鑄件孔隙率測定系統。操作簡單，測量結果準確、可靠。支持大眾PV6097/VW50097/寶馬/奔馳/通用等廠家檢驗標準?？梢愿鶕?jù)用戶特殊要求自定義檢4分類數據，很好的兼容廠內標準、自定義標準等情況。支持定義技術規格，輸出評價結果。

孔隙自動識別與分類Particles Automatic Identification and Classification
系統自動識別孔隙、自動統計孔隙參數、自動判斷惡劣孔隙位置大小。測量結果包含孔隙含量、大孔徑、小孔距等參數。支持鑄鋁、鑄鋅、鑄鐵等材料孔隙分析，支持石墨篩選或含量扣除，自動祛除鑄鐵中石墨o測量的影響。

專業的孔隙分析報告，支持報告的個性化設計。
大件鑄鐵試樣一次性掃描分析 PV 6097:2007 標準 檢驗統計報告示例:



孔隙率檢6報告

Porosity Inspection Report

設置(Settings):

零件編號

Part Number

A0001

技術規格

Specification

VW 50097-D5/1/A0.5

放大倍數

Magnification

50X

標尺[µm/Pixel]

Calibration

2.0747 um/pixel

結果 (Results):

試樣部位

Test Position

氣孔率[%]

Porous Area

至大孔隙尺寸[mm]

Max. Pore size

至小邊緣距離[mm]

Min. Edge Distance

說明

Remark

Position 1

3.7

0.90

0.01

VW 50097-D5/1

Position 2

7.8

1.39

0.00

VW 50097-D10/1.5

Position 3

3.8

0.91

0.00

VW 50097-D5/1
