產品特性：MetraSCAN 3D 光學 CMM 掃描儀系列專為那些想要獲取高質量或有效率的制造和計量專業人士而設計.它可以在任何生產環境中使用,包括車間震動,部件移動和環境不穩定等環境,同時還能加速3D測量工作流程.
021-33587030021-33587020021-34631757
電話咨詢

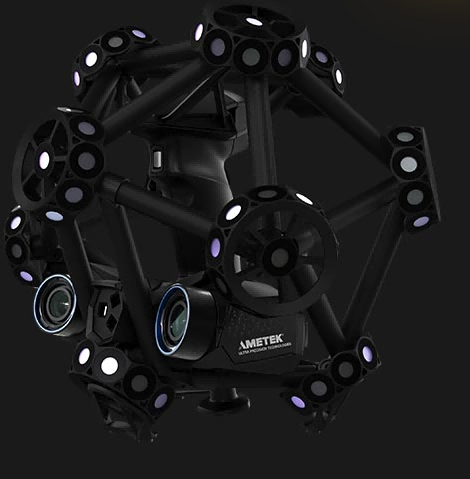

MetraSCAN 3D 光學 CMM 掃描儀系列專為那些想要獲取高質量或有效率的制造和計量專業人士而設計。它可以在任何生產環境中使用，包括車間震動、部件移動和環境不穩定等環境，同時還能加速 3D 測量工作流程。這款光學 CMM 掃描儀經過精心設計，可執行高度準確且可重復的計量級測量和 3D 幾何表面檢測。
當與具備探測功能的 Creaform 手持光學坐標測量機 (PCMM) HandyPROBE 配合使用時，用戶還可以將強大的 3D 掃描和探測功能相結合，完成各方位的端到端檢測過程。
MetraSCAN 3D 具備 15 條激光十字線和高測量速度，可加快 3D 掃描流程。得益于掃描儀的快速設置、簡單操作、實時掃描和即用型文件，3D 掃描工作流程得以進一步提速。
MetraSCAN 3D 無嚴格的測量設置要求，專為車間應用而設計。無論測量設置質量和用戶技能水平如何，它都能提供準確的結果。由于 C-TrackTM 光學跟蹤器支持動態參考，掃描儀、部件和光學跟蹤器在檢測期間都可以移動，而測量結果同樣準確。
MetraSCAN 3D 用途廣泛，一臺設備可實時掃描各種尺寸和表面粗糙度的零部件。
因其可擴展的測量范圍，任何形狀、復雜性和幾何形狀的零部件都能輕松測量，不會損失精度、也無需傳統的蛙跳。
MetraSCAN 3D 光學 CMM 掃描儀具有高速度、高精度和多功能性的特征。作為質量控制、質量保證、檢測和逆向工程應用的理想計量解決方案，MetraSCAN 3D 可在各種類型的惡劣生產環境中使用，并為各種尺寸、材料、表面粗糙度和復雜程度的組件生成高精度的尺寸數據。
專為計量級應用提供具備高精度、易操作、便攜性以及快速測量特性的創新技術。
| MetraSCAN 357™ | MetraSCAN BLACK™ | MetraSCAN BLACK™|Elite | |
|---|---|---|---|
| 精度(1) | 高達 0.040 mm | 0.035 mm | 0.025 mm |
| 體積精度(2) 9.1 m3 |
0.086 mm | 0.086 mm | 0.064 mm |
| 體積精度(2) 16.6 m3 |
0.122 mm | 0.122 mm | 0.078 mm |
|
體積精度 采用 MaxSHOT Next™|Elite(3) |
0.060 mm + 0.015 mm/m | 0.044 mm + 0.015 mm/m | |
|
探測精度 采用HandyPROBE Next (4) |
高達 0.030 mm | 0.030 mm | 0.025 mm |
| 測量分辨率 | 0.100 mm | 0.025 mm | |
| 網格分辨率 | 0.200 mm | 0.100 mm | |
| 測量速率 | 480,000 次測量/秒 | 800,000 次測量/秒 | 1,800,000 次測量/秒 |
| 光源 | 7 條紅色激光十字線 | 7 條藍色激光十字線 | 15 條藍色激光十字線 (外加 1 條直線) |
| 激光類別 | 2M (對人眼安全) |
||
| 掃描區域 | 275 x 250 mm | 310 x 350 mm | |
| 基準距 | 300 mm | ||
| 景深 | 200 mm | 250 mm | |
| 部件尺寸范圍(推薦) | 0.2–6 m | ||
| 軟件 | VXelements | ||
| 輸出格式 | .dae、.fbx、.ma、.obj、.stl、.txt、.wrl、.x3d、.zpr、.3mf | ||
| 兼容軟件(5) | 3D Systems (Geomagic® 解決方案)、InnovMetric 軟件 (PolyWorks)、Metrologic Group (Metrolog X4)、New River Kinematics (空間分析儀)、Verisurf、Dassault Systèmes (CATIA V5, SOLIDWORKS)、PTC (Creo)、Siemens (NX, Solid Edge)、Autodesk (Inventor、PowerINSPECT) | ||
| 重量 | 掃描儀: 1.38 kg 探頭: 0.5 kg C-Track: 5.7 kg |
掃描儀: 1.49 kg 探頭: 0.5 kg C-Track: 5.7 kg |
|
| 尺寸 (長 x 寬 x 高) |
掃描儀: 289 x 235 x 296 mm 探頭: 68 x 157 x 340 mm C-Track: 1031 x 181 x 148 mm |
||
| 操作溫度范圍 | 5–40 °C | ||
| 操作濕度范圍 (非冷凝) |
10–90% | ||
| 認證 | 符合EC標準(電磁兼容性指令、低電壓指令),可與充電電池(如果適用)、IP50 WEEE 兼容 | ||
(1) MetraSCAN BLACK 和 MetraSCAN BLACK|Elite（通過 ISO 17025 認證）：基于 VDI/VDE 2634 第 3 部分標準?；诳勺粉櫱蝮w直徑測量數據對探測誤差性能進行評估。MetraSCAN 357：校準球體的標準件直徑測量的典型值。
(2) MetraSCAN BLACK 和 MetraSCAN BLACK|Elite（通過 ISO 17025 認證）：基于 VDI/VDE 2634 第 3 部分標準。在工作范圍內借助可追蹤長度標準件從不同位置和方向進行測量，來評估球體間距誤差。MetraSCAN 357：校準長度標準件球體間距測量值。
(3) 使用 MaxSHOT 3D 時，系統的體積精度不可高于所述型號的默認精度。
(4) HandyPROBE Next 和 HandyPROBE Next|Elite 性能評估（通過 ISO 17025 認證）基于 ISO 10360-12 標準的部分程序：探測尺寸誤差（6.2）和長度誤差（6.4）。性能通過可追溯的球體和長度標準件進行評估。
(5) 通過網格和點云導入，也與所有主要計量、CAD、計算機繪圖軟件兼容。
