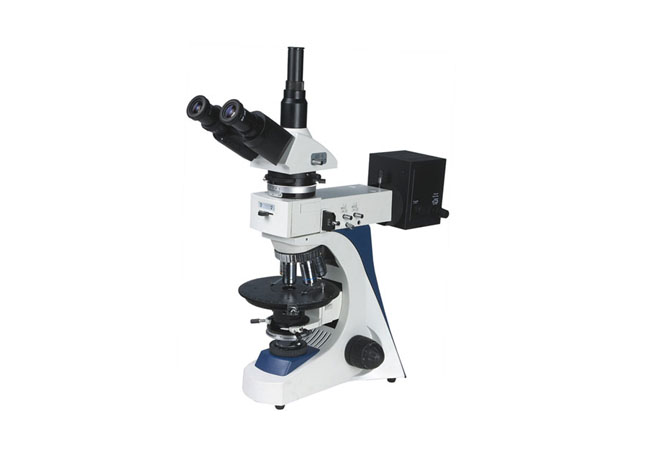

偏光顯微鏡（透反射）XPV-20的介紹
偏光顯微鏡（透反射）XPV-20是地質、礦產、冶金、石油化工、化纖、半導體工業以及藥品檢驗等部門和相關高等院校高分子等常用的實驗儀器。透反射偏光顯微鏡可供廣大用戶作單偏光觀察、正交偏光觀察l錐光觀察及顯微攝影，顯微鏡配置有石膏λ、云母λ/4試片、石英楔子和移動尺等附件。本儀器具有可擴展性，可以接計算機和數碼相機，對圖片進行編輯、保存和打印。是一組具有較完備功能的產品。

透反射式偏光系統主要由透射偏光顯微鏡和落射照明器、及算機成像系統組成；而落射照明器也含有偏光系統，因此該套系統含有兩套偏光系統，適合多種場地使用，其應用范圍也越來越廣闊，許多行業，如化工的化學纖維，半導體工業以及藥品檢驗等等也廣泛地使用偏光顯微鏡。偏光顯微鏡系統是將精銳的光學顯微鏡技術、光電轉換技術計算機圖像處理技術結合在一起而開發研制成功的一項產品?？梢栽谟嬎銠C顯示器上很方便地觀察偏光圖像，從而對偏光圖譜進行分析等對圖片進行輸出、打印。

透反射偏光顯微鏡可供廣大用戶作單偏光觀察、正交偏光觀察、錐光觀察及顯微攝影，顯微鏡配置有石膏λ、云母λ/4試 片、石英楔子和移動尺等附件。本儀器具有可擴展性，可以接計算機和數碼相機，對圖片進行編輯、保存和打印。是一組具有較完備功能的產品。

偏光顯微鏡（透反射）XPV-20的特點
1．1/4λ、λ、a英楔。
2．五孔可調轉換器，觀察頭鏡筒在調瞳距時，十字目鏡十字線方位始終不變。
3．WF10X（Φ22）大視野目鏡、無應力無限遠物鏡。
4．高精度旋轉工作臺。
5．高亮度、無應力的非球面1.30搖擺式阿貝聚光鏡
6．系統中放入晶a片，使偏振均勻，左、右系統像色澤一致

偏光顯微鏡（透反射）XPV-20的技術參數
1、目鏡

2、物鏡

3、放大倍數：40X - 600X
4、聚光鏡數值孔徑：N. A.1.25搖擺式阿貝聚光鏡帶可變光欄
5、起偏鏡：振動方向360°可調，帶鎖緊裝置，可移動光路
6、檢偏鏡：可移出光路，旋轉范圍90°內置勃氏鏡、焦距可調
7、補償器：石膏λ片(φ18mm，光程差551nm)
云母λ/4片（φ18mm, 光程差147.3nm）
石英楔子(12x28mm，Ⅰ-Ⅳ級)
8、調焦系統：帶限位和調節松緊裝置的同軸粗微調，格值為0.002mm
9、載物臺：旋轉載物臺，直徑Ф170毫米，360°等分刻度，游標精度6′
10、測微尺：0.01mm測微尺
11、配五孔物鏡轉換器
12、反射光源
同軸照明器又名垂直照明器，它是顯微鏡垂直照明系統，系統系數1倍，可適配與各型號的普通(160毫米機械筒長，斜筒式) 顯微鏡?？勺鳛榉瓷涔庹彰飨到y(tǒng)下觀察不透明物體表面細微結構。垂直照明裝置配置與顯微鏡上不僅能進行一般金相分析、微粒分析測試還可以對非金屬不透明物體進行分析、觀察而且配有偏光系統，作偏光觀察。
13、透射光源
下照明：鹵素?zé)?2V/30W， AC85V-230V, 亮度可調節

電腦成像系統
1、三目偏光顯微鏡
2、適配鏡
3、300萬USB型數字?jǐn)z像器
4、圖像處理軟件

偏光顯微鏡（透反射）XPV-20的選配件
1、目鏡：WF16×、WF20×、P16×　
2、無應力物鏡：100 (s) Oil　
3、偏光顯微鏡分析軟件
