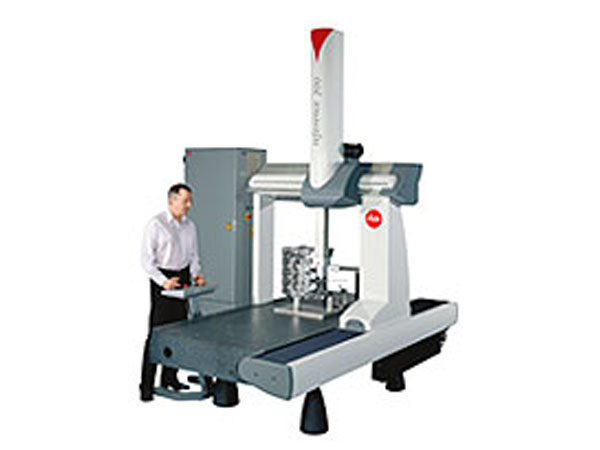

三坐標測量機Leitz Reference采用Leitz的TRAX測頭技術，配置當今功能完善的軟件之一：QUINDOS使得用戶在完成箱體類工件測量的同時，還可完成包括多種曲面元?，轴摽夊儸、齿轮好擃欆O莞艘約奧擲?、纂s汕嫻榷嘀指叢蛹負渦巫吹牟飭?、黚r /> Leitz Reference 系列測量機是一款具備高性?xún)r(jià)比的掃描測量裝置，可完成各種復雜的測量任務，配備由Leitz 研發并制造的三維測頭系統。既可執行單點測量來完成典型的測量任務，也可以高速掃描的方式輕松應對復雜的形狀輪廓測量。
Leitz Reference 的測量精度和其通用性很大程度上取決于所配備的三維測頭系統，在每次測量操作中，該測頭系統都將在被測工件表面的法向量方位上，在XYZ 三個方向自動且同步地測量工件表面。測量中各軸不需鎖定，這意味著測頭將始終垂直于被測工件的表面，而工件表面法向量的實際方向根據每個測量點來決定，這樣測頭的偏移就可以計算出來并加以補償。

三坐標測量機Leitz Reference技術參數
reference 的技術參數

用LEITZ REFENCE進行齒輪檢測--相關技術指標

環境要求
標準環境溫度：19 - 21ºC
溫度梯度：1K
相對濕度：30%-80%，無冷凝

三坐標測量機Leitz Reference技術特點
Leitz Reference 系炔飭炕復瓴飭炕南冉際跤諾閿諞簧懟Ｉ杓粕細蛄罰⒕櫓ぃ淞慵拷掀脹ǖ牟飭炕?0%。
基于計算機輔助設計，如有限元分析(FEA) 或模式分析，在偏差，振動影響以及機器動態性能方面加以?xún)?yōu)化。
通過TRICISION™ 技術，降低了機器戎匭?，而同时轴充\緹嘞啾卻巢飭炕懟Ⅻbr />
Leitz Reference 的技術特點
1.全鋁合金剛性的框架。
2.TRICISONTM 設計提供了良好的剛性質量比，保證了高和長期穩定性。
3.質量很大穩固的花崗石工作臺，削弱了振動帶來的影響。
4.整個工作臺完全由一塊花崗石加工而成，并采用獲得的內置一體式燕尾形導軌，因而5.可獲得盡可能高的精度。
5.優化的彈性減振系統具有“可變硬度”，可把測量機從周?chē)h(huán)境的振動中隔離出來。
6.驅動裝置的工作點分布在移動部分上。
7.高分辨率鋼制光柵的位置靠近導軌，保證了盡可能高的測量復現性。
8.獲得的重量補償系統。
9.由于Reference 支撐較小，且臺面高度較低，故在狹窄的空間內也可安裝使用。
10.可無限制地接近測量空間。
