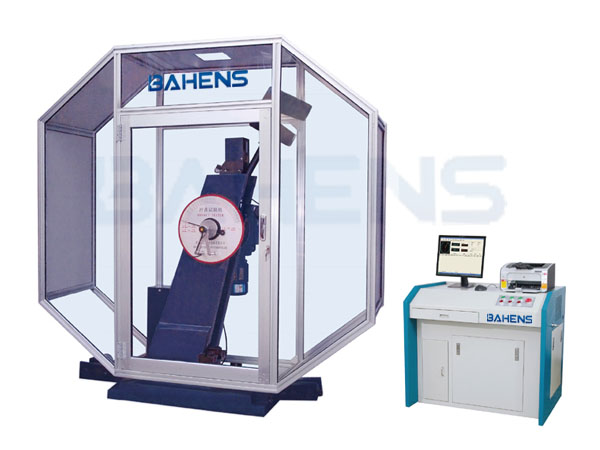

示波沖擊試驗機JBW-H是我公司借鑒國外技術，聯合相關科研院開發完成的產品。該機按照ISO14556：2000《Steet-charpy V-charpy V-notch pendulum impact test-Instvumented test method》;GB/T19748-2005《金屬夏比V型缺口擺錘沖擊試驗儀器化試驗方法》；GB/T3808-2002《擺錘式?jīng)_擊試驗機的檢驗》中的有關要求研制。通過測試沖擊力值、采集與分析沖擊過程數據、繪制能量變化曲線，給出材料斷裂不同階段明確物理學意義與解釋，為研究、分析材料裂過程的行為，提供詳細準確的數據。智能儀器化沖擊試驗機將是現用普通沖擊試驗機的替代和發展方向。

示波沖擊試驗機的儀器特點
1.主機架底座與立柱設計、整體鑄造加工，剛性好，提高試驗的穩定性；
2.擺軸采用簡支梁方式支承，軸承徑向載荷分布合理，大大減小軸承摩擦帶t的能量損失；
3.采用雙級標準減速電機提錘，掛擺裝置采用液壓緩沖，掛擺平穩；
4.擺錘圓形擺體設計，保證了打擊準確，擺錘力矩準確；
5.沖擊刀采用螺釘安裝固定，更換簡單方便；
6.裝有防護銷，并且配備了全封閉防護罩；
7.微機控制，按指令完成取擺、沖擊、自動揚擺、再沖擊多次試驗的全過程。
8.試驗機安裝測力傳感器和角位移傳感器，具有高速采樣、存貯和運算功能；
9.微機通過數據分析及軟件處理，可以獲?。毫?時間、位移-時間、能量-時間、力-位移、能量-位移等曲線；
10.可提供：沖擊速度、沖擊時間、沖擊能量、吸收能量、位移、裂紋形成能量、裂紋擴展能量、屈服力、屈服時間、屈服位移、屈服能量、大力、大力時的時間、大力時的位移、大力時的能量、不穩定裂紋擴展起始力、不穩定裂紋擴展終止力、不穩定裂紋擴展終止位移、不穩>裂紋擴展起始能量、不穩定裂紋擴展終止能量等多個特征值。

示波沖擊試驗機的技術參數
