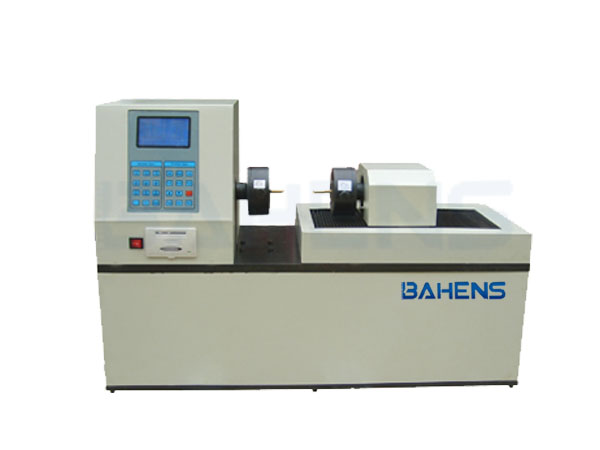

數顯材料扭轉試驗機NDS適用于對各類扭轉彈性元件、構件、螺栓等力學性能的試驗。該扭轉試驗機采用臥式結構，是由加載系統、傳動系統、數據采集、處理、控制、顯示系統等組成。嵌入式高y能單片CPU控制器，液晶顯示，全中文操作及顯示界面，顯示信息直觀易讀，多按鍵操作，配以中文顯示界面，使你的操作更簡單，完全根據習慣性的提示界面順序操作，即可完成系統參數設置。顯示扭矩、扭轉角度、扭轉速度，數字式數據采集卡和全數字TESTSMART系統組成控制、數據采y及處理系統。采用精細減速器傳動，具有加載均勻、穩定、無沖擊現象、數據采集控制準確的特點。
整機利用全數字控制系統及液晶顯示數據采集處理系統，光電編碼器測量試樣的扭轉角度，可以設置試樣的扭轉角度進行多點檢測試件的扭矩力，可以打印試驗數據等。

數顯材料扭轉試驗機NDS的儀器特點
【主機】采用臥式結構，主體結構采用框架鑄造結構，以保證整機的剛性。夾具采用優異合金結構鋼40CrNiMoA淬火（HRC45～50）方式，壽命長。試樣的安裝拆卸方便、快捷。
【驅動系統】由全數字TESTSMART控制系統驅動。速度調節范圍寬，加載均勻、穩定。
【傳動系統】采用精細減速器傳動，保證傳動的均勻、穩定及傳動精度。橫向空間0～300mm范圍內任意手動調節。
高精度輸出對稱性扭矩傳感器采集試樣的扭矩T。液晶顯示試樣的扭矩T、扭轉角度θ、試驗速度。系統可以設置扭轉角度θ，檢測試件的扭矩，也可以設置試件的扭矩檢測彈簧的扭轉角度。
【保護系統】過載保護、過電流保護等獄br />
數顯材料扭轉試驗機NDS的技術參數
1.扭矩：50、100、200、500、1000、2000、5000Nm；
2.有效側扭矩范圍：1%～100%FS；
3.扭矩示值相對誤差：±1%；
4.扭矩分辨力：1/20000；
5.扭轉角測量范圍：0～1000rad；
6.扭轉角示值相對誤差：±1%；
7.轉速示值相對誤差:±1%；
8.夾持間距：0～300mm(可定制)；
9 .試樣直徑：8-25mm;(可定制)；
10.電源：220V、50Hz。

數顯材料扭轉試驗機的工作環境要求
1.在室溫100C～350C范圍內，相對濕度≤80%；
2.在穩固的基礎或工作臺上；
3.在無震動及周圍無腐蝕性介質的環境中；
4.電源電壓的波動范圍不應超過額定電壓的±10%。

數顯材料扭轉試驗機NDS的的配置
1.試驗機主機1套
2.高精度減速電機1臺
3.德力西變頻器器1臺
4.高精度傳感器1套
5.高精度光電編碼器1套
6.高精度導向柱杠
7.高精度導向軸承套
8.全數字控制系統1套
