產品特性：三豐TM系列工具顯微鏡適合于測量加工工件的直徑和角度,安裝可檢測螺絲和齒輪形狀,小型化設計,十分適于在車間等狹小空間使用。工具測量顯微鏡TM-500/TM-510轉動刻度盤，對準十字線分劃板與工件圖像，實現角度測量。
021-33587030021-33587020021-34631757
電話咨詢

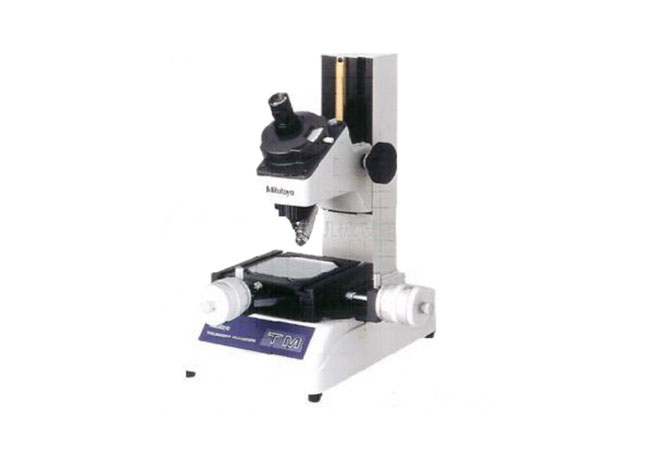

產 品 名：工具測量顯微鏡 TM-500/TM-510
型 號：TM-500工具顯微鏡
TM-500（176系列-工具顯微鏡）
三xTM系列工具顯微鏡適合于測量加工工件的直徑和角度,安裝可檢測螺絲和齒輪形狀,小型化設計,十分適于在車間等狹小空間使用。
工具測量顯微鏡TM-500/TM-510的特點
1.轉動刻度盤，對準十字線分劃板與工件圖像，實現角度測量
2.照明強度可調
工具測量顯微鏡TM-500/TM-510的性能參數
|
型號
|
TM-505
|
TM-510
|
|
|
貨號
|
100V
|
176-811
|
176-812
|
|
110V
|
176-811C
|
176-812C
|
|
|
120V
|
176-811A
|
176-812A
|
|
|
220V
|
176-811D
|
176-812D
|
|
|
240V
|
176-811E
|
176-812E
|
|
|
XY測量范圍
|
50*50mm(2″*2″)
|
100*50mm(4″*2″)
|
|
|
有效工作區
|
96*96mm(5.98″*5.98″)
|
150*92mm(9.45″*5.98″)
|
|
|
工件高度
|
115mm(4.53″)
|
107mm(4.21″)
|
|
|
工件寬度
|
5kg(11lbs.)
|
||
|
測量儀
|
選件
|
||
|
光管
|
單目目鏡（屈光度可調）
俯角：30°
十字線分劃板（176-126）
|
||
|
角度刻度盤
|
旋轉：360°
讀數：6′（使用游標）
|
||
|
目鏡（176-116）
|
15×（視野范圍：13mm/.51″）
|
||
|
物鏡（176-138）
|
2×（工作距離：67mm/2.64″）
|
||
|
總倍率
|
30×
|
||
|
透射照明
|
光源：鎢絲燈泡（24V，2W）
帶有綠色濾光片
光強度可調
|
||
|
反射照明
|
i源：鎢絲燈泡（24V，2W）
光強度可調
|
||
|
電源
|
100/110/120/220/240V AC，50/60Hz
|
||
|
尺寸
|
210*333*391mm(8.27″*13.11″*15.39″)
|
240*333*391mm(9.45″*13.11″*15.39″)
|
|
|
重量
|
13.5g
|
14.5g
|
|
