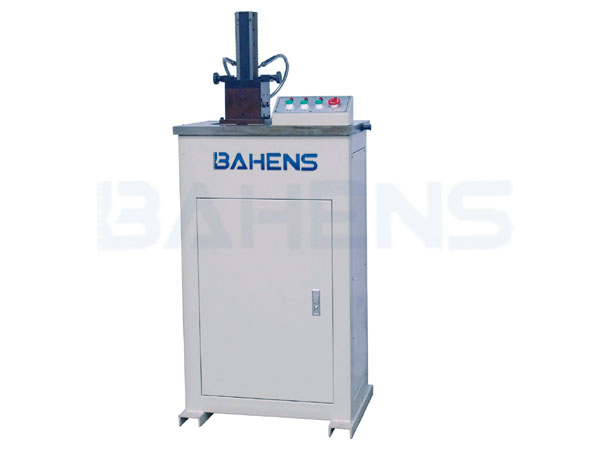

沖擊試樣缺口電動拉床VU-2D的性能說明
在材料缺口沖擊試驗中，其V 型缺口（或U型缺口）的加工是試驗?zāi)芊襁M(jìn)行的關鍵問題，本拉床為您提供保證加工出合格的V 型（或2mm、和5mm的U 型）缺口的專用設備。本拉床是根據目前國內廣大用戶的實際需求，集國內外該領域發展的經驗而研制開發的產品。
本拉床為電機絲杠方式驅動，可按用戶要求而配置V 型或U 型拉刀，試樣缺口一次加工成型，一次可成功拉制兩個標準試樣缺口，拉刀采用特殊材料、特殊工藝精細加工制造，硬度高、耐磨性好，使用壽命長，加工出的V 型缺口和U 型缺口（2mm）可滿足GB/T229-2007相關國家標準，由于一次拉削加工成型的原理，其加工同一性好，所加工的試樣缺口合格。

沖0試樣缺口電動拉床VU-2D的技術參數：

1. 加工試樣缺口類型：2mm V型，2mm U型
2. 加工試樣尺寸：10×10（7.5或5）×55mm
3. 電機功率：400W
4. 拉削速度：2.5m/min
5. 拉刀行程：340 mm

沖擊試樣缺口電動拉床VU-2D的設備主要配置

1. 主機1臺
2. V型拉刀1把（已裝在主機上）
3. U型拉刀1把（已裝在主r上）

沖擊試樣缺口電動拉床VU-2D的主機結構
主機由工作部分, 驅動部分，電器部分,潤滑冷卻部分,輔助部分等組成。
1.主機工作部分：本機的拉刀定r座具有通用性,根據用戶特殊需要,可方便地?fù)Q上其它特殊缺口專用拉刀。
2.主機驅動部分：主電機旋轉,通過帶輪減速,帶動絲杠副的螺母旋轉,使絲杠以2.5m/min的合理拉削速度上下運動,絲杠直接帶動安裝的V型、U型專用拉刀完成切削運動。采用帶輪減速,同步齒形帶動力傳輸，r有傳動平穩,噪音低，免潤滑的優點,同時具有過載保護功能。
3.電器控制部分：具有到位自動停機的特點,確保了使用的有效性。
4.潤滑冷卻部分：采用機床冷卻泵供油,設計有油量調節裝置,可以方便地調整油流方向與大小,冷卻泵泵出的油液經過節流閥后,送往導軌進行潤滑。
5.輔助部分：有潤滑油過濾、鐵屑收集等輔助裝置，在保證有效加工的同時,使機器內部環境干凈,鐵屑易于清除。

沖擊試樣缺口電動拉床VU-2D的工作原0
主電機旋轉,通過帶輪減速,帶動絲杠副的螺母旋轉,使絲杠以2.5m/min的合理拉削速度上下運動,絲杠直接帶動安裝的V型、U型專用拉刀完成切削運動。冷卻泵泵出的油液經過節流閥后,送往導軌進行潤滑。
