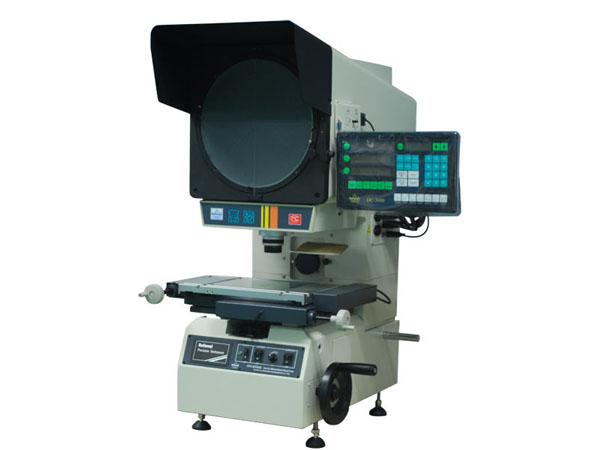

產品特性：CPJ-3015A測量投影配有腳踏開關和多功能數據處理表DC-300,數據輸出和采樣方便.
021-33587030021-33587020021-34631757
電話咨詢
CPJ-3015A投影儀產品用途
CPJ-3015A投影儀在透射光照明下，輪廓測量誤差小于0.08%。它廣泛用于機械、儀表、電子、輕工等行業院校、研究所、計量檢定部門。本儀器能的檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成形銑刀等。
CPJ-3015A投影儀產品特點
CPJ-3000A系列數字式測量投影儀配有腳踏開關和多功能數據處理表DC-300，數據輸出和采樣方便。儀器配有物鏡旋轉盤，可同時配備三個物鏡，在不同放大倍率工作時，只須旋轉轉盤即可，不需要在單獨更換物鏡。
全正像：不必因上下顛倒，左右區分而煩惱
高精度：（3+L/75）可達國外同等儀器精度
大行程：250*150*100（調焦）
大載荷：50KG荷重精度指標不變
投影筒：升降調焦
尋邊器：自動瞄準采樣（選配）
CPJ-3015A投影儀技術參數
|
儀器型號 |
CPJ-3015A 反像型 |
CPJ-3015AZ 正像型 |
|||
|
工作臺 |
金屬臺面尺寸 |
354*228 |
|||
|
玻璃臺尺寸 |
210*160 |
||||
|
X坐標行程 |
150 |
||||
|
Y坐標行程 |
100 |
||||
|
Z坐標行程 |
100（調焦） |
||||
|
儀器測量精度(μm) |
3+L/75(L為被測長度,單位：mm) |
||||
|
X、Y坐標數顯解析度 |
0.5μm |
||||
|
外形尺寸 |
長*寬*高 780*780*1100 |
||||
|
儀器重量 |
單位 160 |
||||
|
投影屏 |
投影屏尺寸 |
Ф 312，使用范圍 > Ф300刻有米字線） |
|||
|
投影旋轉范圍 |
0~360° |
||||
|
旋轉角度數顯解析度 |
1 ′或0.01° |
||||
|
物鏡 |
放大倍數 |
10X(選) |
20X(選) |
50X(選) |
100X(選) |
|
物方線視場(mm) |
Ф30 |
Ф15 |
Ф6 |
Ф3 |
|
|
物方工作距離 |
77.7 |
44.3 |
38.4 |
25.3 |
|
|
測量大高度 |
90 |
90 |
90 |
80 |
|
|
儀器電源 |
110V/220V(AC) 50/60Hz 總功率400W |
||||
|
建議放置臺 |
載重 ≥250kg 尺寸(長*寬*高)800*550*650(mm) |
||||
|
數據處理系統 |
DC-3000 多功能數據處理系統，全中文顯示可做多點采樣，坐標旋轉，點、線、距離，角度測量 RS-232數據輸出 |
||||
|
儀器照明 |
透射與反射照明光源均為24V，150W鹵素?zé)?/p> |
||||
|
冷卻方式 |
強制風冷(3軸流風扇) |
||||
|
儀器選配件 |
微型打印機、光學尋邊器等 M2D -CPJ 軟件等——詳情請見投影儀附件明細 |
||||
