準備階段：

• 提取
• 過濾
• 干燥和稱重

檢測階段：

• 圖像采集
• 顆粒檢測
• 粒度測量和分類
• 顆粒計數推算和歸一化
• 污染等級計算
• 清潔度代碼定義
• 較大批準值檢查
• 區分反光和非反光顆粒
• 纖維識別
• 結果審查
• 報告

區分反光和非反光顆粒

金屬顆粒較硬，因此相較于非金屬顆粒，前者有可能造成更嚴重的損壞。

金屬和非金屬顆粒是通過其反射的入射光進行區分的。濾膜和非金屬顆粒上的入射光僅會發生漫反射。不論入射光如何，“反射”的光線都不會發生偏振。即使入射光發生偏振，在相機成像時也分析不到偏振效應。濾膜始終比其上的顆粒更明亮。

入射光照射到金屬顆粒時，我們能夠觀察到真實的反射。（金屬表面的此種光線反射不會改變光的偏振。）可通過一種傳統的清潔度檢測方法展現這種差異?？稍谙鄼C(jī)上分析反射光的偏振——當起偏鏡和檢偏鏡設置為平行位置時，金屬顆粒會變得非常明亮。

傳統的金屬顆粒檢測方法需要采集兩幅圖像。第一幅圖像檢測出所有顆粒，第二幅圖像高亮顯示金屬顆粒。檢偏鏡在采集第二幅圖像前旋轉 90°。該步驟非常耗時，并且需要對兩幅圖像進行特殊調節和校準。

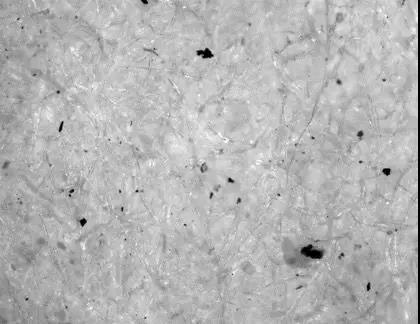

帶有檢測出的所有顆粒并顯示為較暗圖像的濾膜。

帶有顯示為較亮圖像的金屬顆粒的濾膜。

全新的一次成像過程

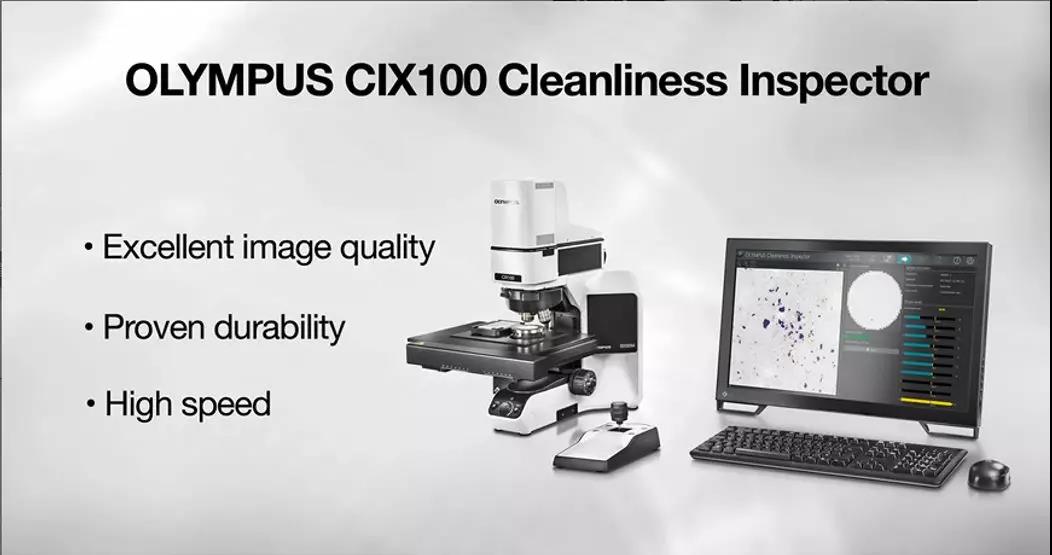

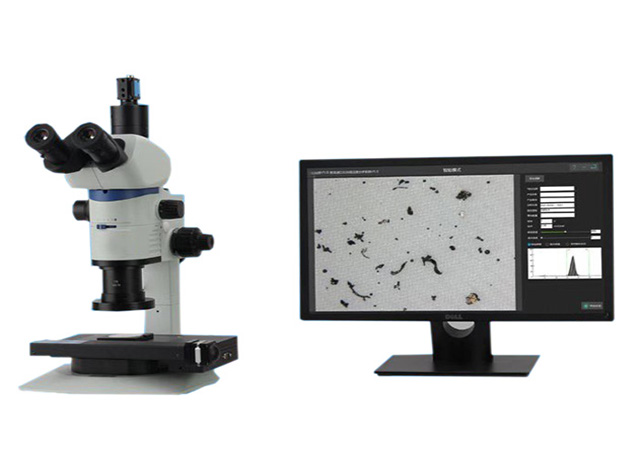

奧林巴斯推出的CIX 技術清潔度檢測系統采用創新方法，僅需一次掃描即可完成數據采集。在此方法中，入射光束發生偏振。我們使用延遲色板改變偏振光光譜的一個波段；因此，入射光的顏色不同時，偏振也會不同。

濾膜上非金屬顆粒的漫反射與傳統方法中觀察到的情況相同。反射光在所有顏色范圍內均不發生偏振，因此不需要進行分析。濾膜比其上的深色顆粒更明亮。

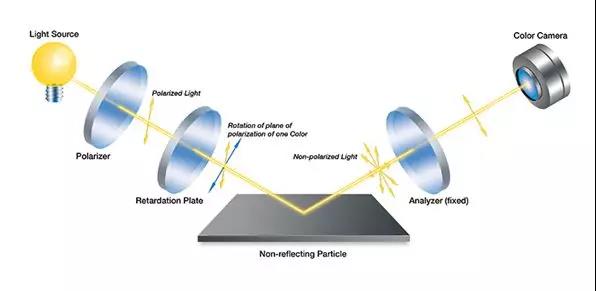

使用奧林巴斯 CIX 技術清潔度檢測系統觀察到的非金屬顆粒漫反射。

通過經典原理，還會產生的金屬顆粒反射光，并保留光的偏振。但是，由于每種顏色的光的偏振是已知的，因此能夠在彩色圖像中直接檢測出金屬顆粒——金屬顆粒僅會在某種特定的顏色下變得明亮。

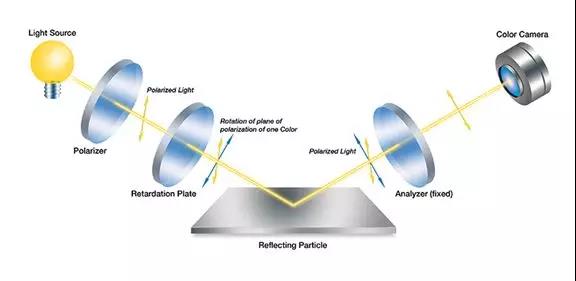

使用奧林巴斯 CIX 技術清潔度檢測系統觀察到的金屬顆粒真實反射。

使用 CIX 系統，僅需一張彩色圖像，就能夠區分反光（金屬）和非反光（非金屬）顆粒。無需進行第二次圖像采集和旋轉檢偏鏡。此種獨特方法具有顯著的時間優勢，并且無需移動和旋轉任何機械部件，因此可采用穩固的結構設計。

纖維識別

顆粒是從樣品表面洗掉的雜質。然而，纖維的來源往往不同——例如工作服、抹布或者實驗室中的灰塵?？椢锢w維通常不會對技術部件的功能產生重要影響。因此，在評估清潔度檢測時，應該另行識別和計數。

纖維具有細長的形狀。長度與寬度之比被稱為纖維度，其處于 10:1 至 20:1 的范圍之內（取決于所采用的標準）。這意味著，纖維顯著拉長（相較于其他纖維測量，例如石棉檢測，在該項檢測中，每根纖維都像針一樣呈直線狀，但是其纖維度只有 3:1）。

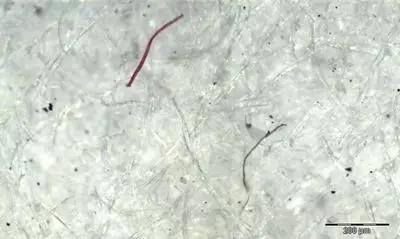

濾膜上細長的可見纖維

濾膜上的纖維可能不會呈直線狀，而是呈卷曲狀。因此，較大卡尺直徑測量無法提供準確的纖維長度測量結果。在第一次估算中，纖維長度可計算為其面積與其較大內徑之比。如果假設纖維在整個長度上的寬度相同，則可以采用此方法。

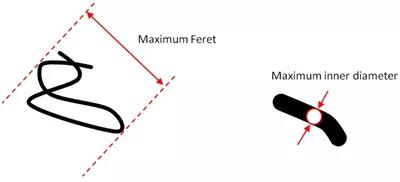

左：卷曲的纖維及其較大卡尺直徑測量。             右：纖維的較大內徑。

在測量纖維的面積后，對纖維長度進行更準確的測量，然后計算展開后的纖維長度。

展開的纖維長度

我們通過探討如何區分反光（被視為金屬）顆粒與非反光顆粒（被視為非金屬）顆粒，以及如何識別纖維（非污染物顆粒），進一步認識了清潔度檢測。接下來我們準備檢查獲得的結果并創建數據報告。
