島津X射線微焦點CT對汽車動力電池從正負極材料到裝配好的電池都可以實行無損檢測，觀察正、負極材料內部結構，確認顆粒尺寸分布，助推研發和品質管控，也可以實現在充放電過程中進行原位測試，便于實行工藝優化和控制。

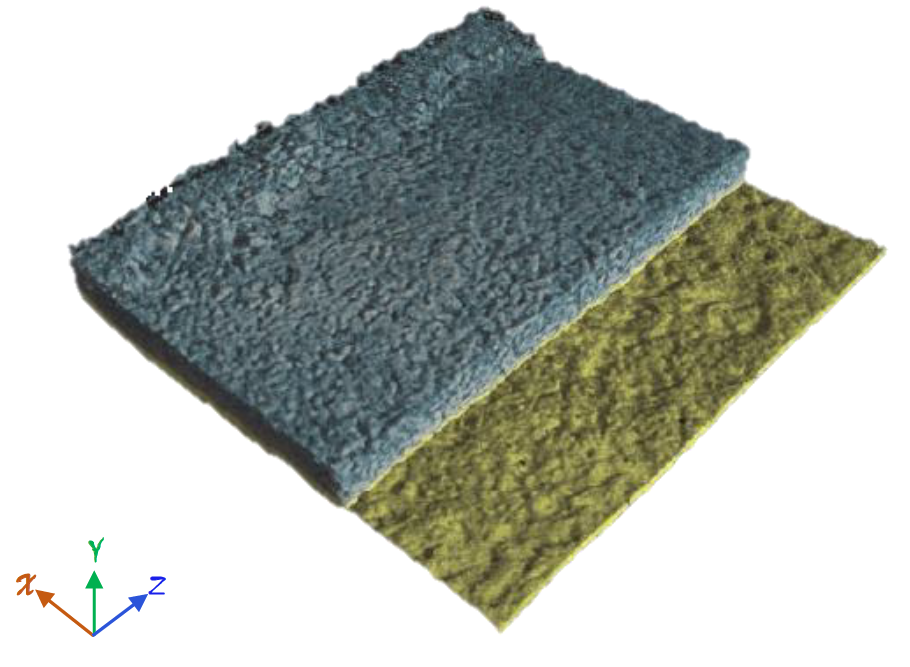

 鋰離子電池電極3D像

本文展示島津CT在正極材料和負極材料觀測和尺寸測量方面的應用，是為上篇。下篇將展示島津CT在成品電池觀測方面的應用，以及充放電時的原位觀測。

正負極材料CT觀察

汽車動力鋰電池原材料現有主材主要有四種：正極材料、負極材料、隔離膜和電解液。X射線微焦點CT對汽車動力鋰電池原材料分析中，能夠清晰觀察正、負極材料內部結構及測量尺寸，輕松確認組成顆粒的大小、顆粒大小的變化和厚度等。而正、負極材料中的顆粒尺寸大小、物相是否均一、粉體粒徑的大小及分布是否均勻決定了動力鋰電池的性能，因此用X射線微焦點CT觀察正、負極材料變得尤為重要。

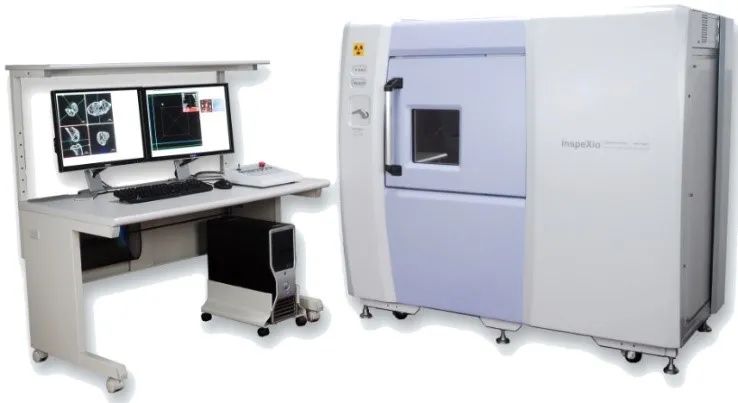

島津inspeXio SMX-100CT

正極材料觀察及分析

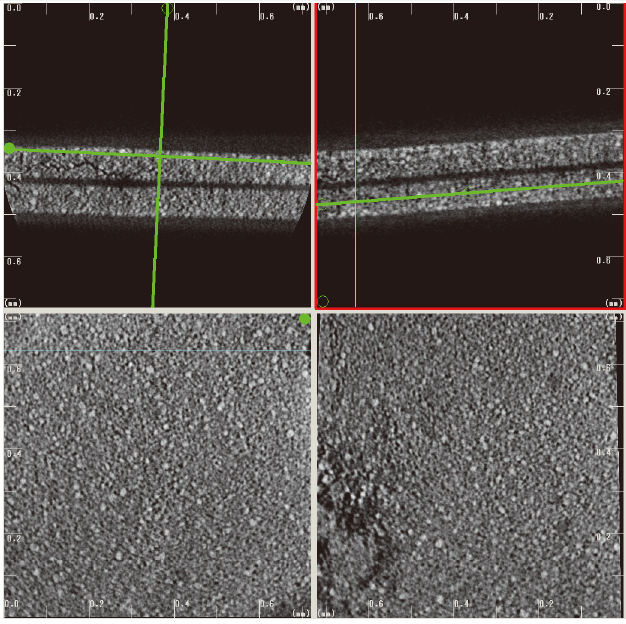

通過掃描一塊長寬約為2mm的正方形的正極材料，得到MPR（多平面重建）圖像（圖1），可以觀察出正極材料具有顆粒狀結構。

圖1  正極MPR圖像

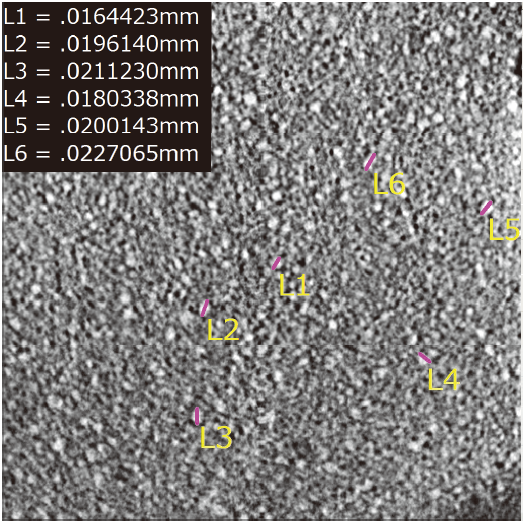

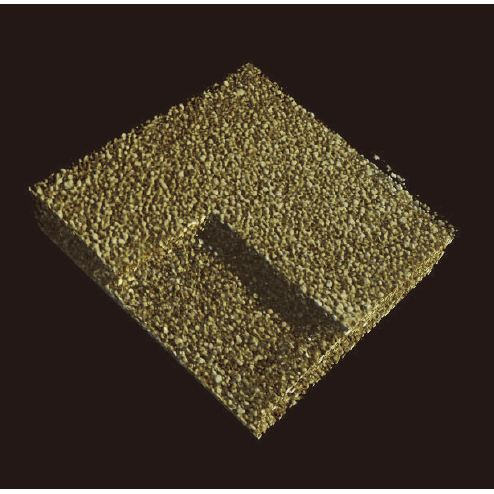

再通過軟件對其尺寸測量，如圖2所示，表明組成顆粒大小都約為20μm，再通過3D圖像(圖3)顯示可以確認正極具有分層的結構。

                                             圖2  正極尺寸測量圖像                                       圖3 正極3D

負極材料觀察及分析

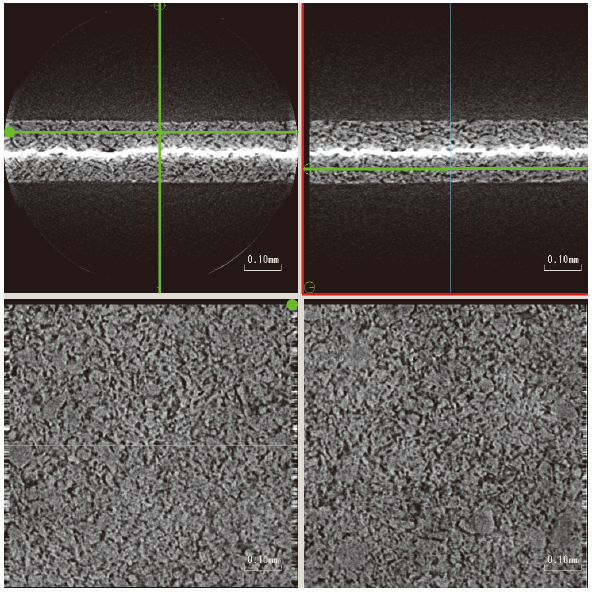

同樣通過掃描一塊長寬約為2mm的正方形的負極材料，得到MPR（多平面重建）圖像（圖4），可以觀察出負極材料具有魚鱗片狀結構。

圖4 負極MPR圖像

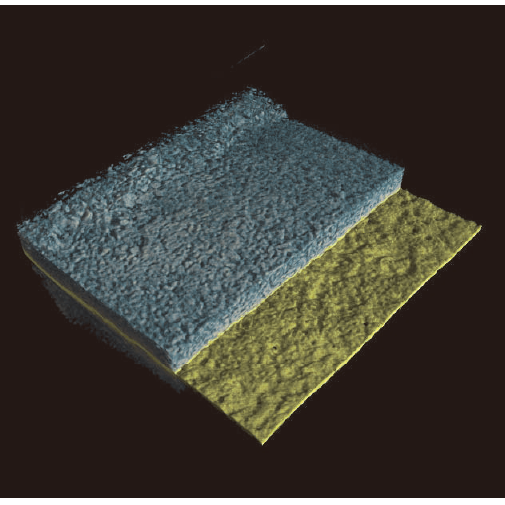

再通過軟件對其尺寸測量，如圖5所示，石墨片長度約為100μm。圖6所示是負極的CT圖像3D顯示效果。在該圖中，石墨被涂成藍色，以區別于黃色的銅箔。通過這種方式，可以通過3D顯示效果來三維觀察負極。

                                                 圖5 負極尺寸測量圖像                                      圖6 負極3D圖像

島津微焦點X射線CT能夠無損觀察物品的內部結構。因此，可用于分析有缺陷的電池、比較合格和不合格的電池、比較充電或放電前后的電池狀態、評估循環測試期間的電池內部結構的變化等。在此示例中，使用了inspeXio SMX-100CT微焦點X射線CT系統觀察可充電鋰離子電池中的電極，并進行顆粒尺寸測量，進而為工藝優化及質量控制提供科學可靠的指導。
